-1- |

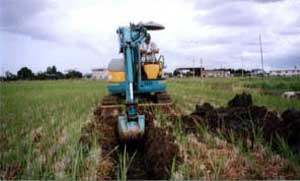

集水渠部分掘削
|
 |
|
-2- |

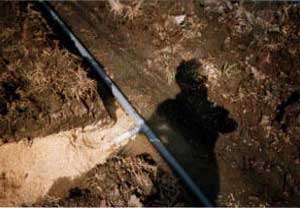

水甲の敷設
|
 |
|
-3- |

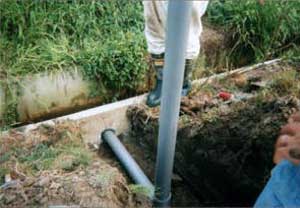

集水パイプの敷設及び吸水渠の接続（接続部分を吸水渠に向かってあらかじめ油圧ショベルなどで掘削しておきます。）
 |
 |
|
-4- |

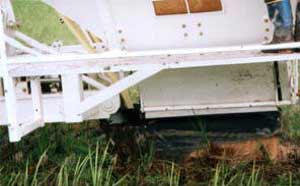

ドレンレイヤー施工

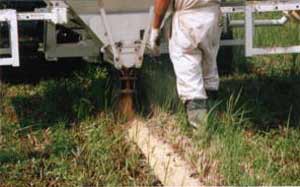

疎水材、吸水渠同時埋設
 |
 |
|
-5- |
疎水材の充填は、シャッターの開閉で調整できる。
|
 |
|
-6- |

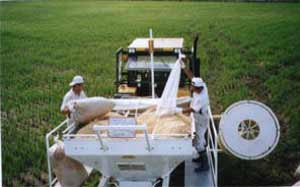

疎水材の供給状況
（籾殻の場合は写真のように補助作業員が供給しますが、粗粒火山礫、尾利砂利、チップ材などは不整地運搬車からダンプして直接供給します）
|
 |
|
-7- |

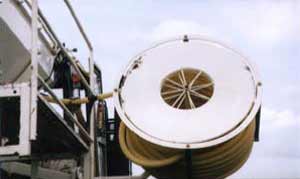

吸水渠リール部の拡大
|
 |
|
-8- |
高さはレーザーのレベルにて自動保持されます。（反対側の枕地部分はあらかじめ油圧ショベルなどで掘削し補助作業員での敷設となります）
|
|
|
|
|
|
|
|
|
|
